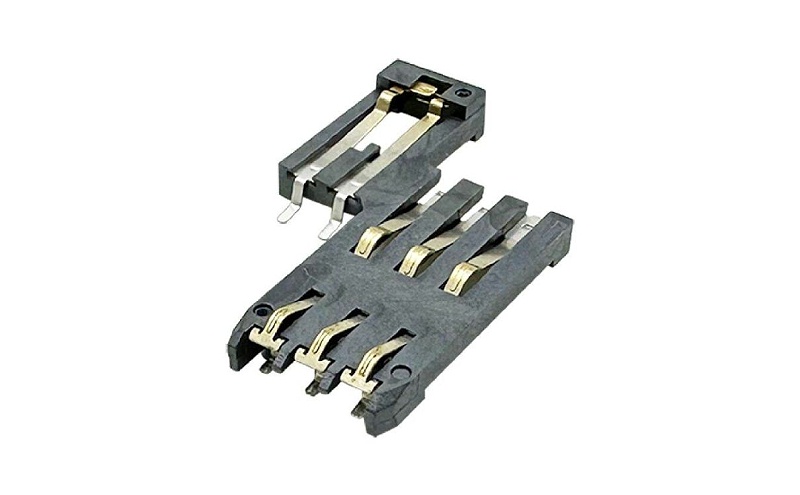

智能家居SIM卡座连接器信号完整性如何保障？

智能家居SIM卡座连接器的信号完整性保障需要从设计、材料、工艺和测试四个维度进行系统优化。在设计阶段应采用差分信号走线布局，严格控制阻抗匹配，确保特征阻抗维持在50Ω±10%范围内。信号线与其他线路需保持3倍线宽间距，关键信号线实施包地处理，避免串扰。高频信号路径优先选用微带线结构，并设置合理的参考平面。
材料选择上，连接器接触件应采用磷青铜或铍铜合金，镀层厚度不低于0.8μm的金层以保证接触可靠性。PCB板材建议使用FR-4或更高频的Rogers材料，介电常数控制在4.3±0.2。绝缘体选用LCP材料，其介电常数稳定在2.9-3.1范围，损耗角正切值低于0.002。

生产工艺方面，冲压成型公差需控制在±0.03mm以内，端子共面度不超过0.1mm。焊接工艺推荐采用回流焊，峰值温度245±5℃保持10-15秒。组装过程需实施ESD防护，静电电压控制在100V以下。

测试验证环节包含四项关键指标：接触电阻≤30mΩ（100次插拔后），绝缘电阻≥100MΩ（500VDC），电压驻波比≤1.5（6GHz频段），插入损耗≤0.3dB/mm（2.4GHz）。环境测试需通过85℃/85%RH高温高湿老化1000小时，以及-40℃~85℃的1000次温度循环测试。

实际应用中建议每1000个连接器抽样进行5万次插拔寿命测试，信号眼图测试要求眼高大于70%额定电压，眼宽超过55%单位间隔。通过这系列措施可确保SIM卡座在智能家居设备中长期稳定工作，误码率低于10^-12量级。
